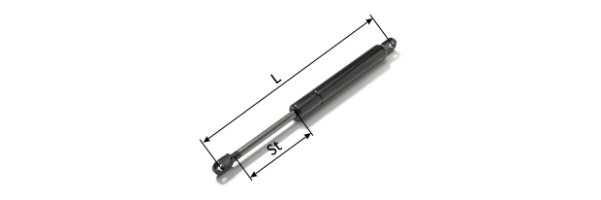

Gasdruckfedern mit Augenenden

Nitrider® W-Serie

Nitrider® W-Serie Gasdruckfedern (Gasfeder - Stickstoffzylinder) haben die neueste Dichtungstechnologie* für längere Betriebszyklen. Ein schwarz lackiertes Druckrohr und eine nitrierte Kolbenstange bieten optimalen Korrosionsschutz. Die Gasdruckfeder hält einem Salzsprühtest nach ASTM-B117 von 144 Stunden stand, was den gebräuchlichen Anforderungen der Automobilindustrie entspricht. Nitrider® W-Serie Gasdruckfedern haben angeschweisste Augen-Enden.

Unsere Gasdruckfedern mit geschweißten Augenenden sind ohne zusätzliche Endstücke einsatzbereit.

Anwendungen für Gasdruckfedern mit Augenenden

Unsere Ingenieure beraten Sie gerne, um die Gasdruckfedern (Gasfedern) optimal einzusetzen. Mit unseren Rechenprogrammen können wir Ihnen Einzelne oder auch Serien von Gasdruckfedern auslegen.

Mit der von Ihnen gewünschten Handkraft können auch große Konstruktionen, wie z.B. Fensteranlagen, Lüftungsgitter, Solaranlagen, Serviceklappen, Maschinenhauben, Fahrzeug-Kofferraumklappen, Verkaufswagen-Laden und Klappbetten im Wohnmobilbereich optimal geöffnet und geschlossen werden

Ein umfangreiches Programm zur Befestigung der Gasdruckfedern an Bauteilen in Stahl, Edelstahl und Kunststoff steht zur Verfügung.

Kraftkurve von Gasdruckfedern

Der Kraft-Quotient ist ein Berechnungsparameter, der die Veränderung der Kraft zwischen zwei Messpunkten beschreibt.

Bei einer Gasdruckfeder steigt die Kraft, je weiter sie zusammengedrückt wird, das heißt, je tiefer die Kolbenstange in den Zylinder geschoben wird. Der Grund dafür ist die Verdichtung des Gases im Zylinder, die durch die Verdrängung innerhalb des Zylinderraums entsteht. Diese Verdichtung führt zu einem Druckanstieg, aus dem sich die resultierende Axialkraft an der Kolbenstange ergibt.

• Punkt 1 Anfangskraft: unter Belastung: Sobald die Gasdruckfeder belastet wird, muss die Nennkraft der Gasdruckfeder und zusätzlich die Reibungskraft zwischen Kolbenstange und Dichtung überwunden werden
• Punkt 2 Dynamische Maximalkraft unter Last: Bis zum zweiten Punkt, der maximalen Kraft, steigt die Federkraft stetig an. Die Kraft fällt beim Stillstand der Gasdruckfeder auf Punkt 3 ab.
• Punkt 3 Statische Maximalkraft: In diesem Punkt hat die Gasdruckfeder die maximale statische Kraft erreicht. Das Verhältnis von maximaler Kraft zur Nennkraft wird durch den Federkennwert LR beschrieben.
• Punkt 4 Kraft unter Entlastung: Wenn die Gasdruckfeder entlastet wird, muss ebenfalls die Reibung überwunden werden und die Kraft fällt leicht ab.
• Punkt 5 Dämpfung: Die Gasdruckfeder beginnt in die Endlagendämpfung überzugehen und die Geschwindigkeit wird reduziert.
• Punkt 6 Nennkraft der Gasdruckfeder: Die Nennkraft der Gasdruckfeder wird kurz vor der vollständigen Ausfederung bestimmt.

Druckarten

Ab Werk können wir den gewünschten Druck im Zylinder einstellen. Bei der Auswahl der Zylinder können Sie den geforderten Druck im Internetshop über ein Auswahlfeld selbst definieren. Eine Gasdruckfeder mit einmal eingestellter individueller Kraft kann nicht zurückgenommen werden. Für Prototypen haben wir im Druck verstellbare Zylinder (V- Serie X- Serie) im Programm, die der Anwender durch ein Ablassventil selbst anpassen kann. Dazu ist eine Demontage der Gasdruckfeder nicht erforderlich.

Umtausch einer gelieferten Gasdruckfeder (Gasfedern)

Eine einmal gelieferte Gasdruckfeder von Febrotec kann nicht zurückgenommen werden, denn die vom Kunden individuell gewählte Kraft bedeutet eine individuelle Druckanpassung im Zylinder

Umgebungstemperatur für Gasdruckfedern

Die maximal zulässige Umgebungstemperatur für Gasdruckfedern liegt zwischen -30°C und +80°C. Die Nennkraft der Gasdruckfeder ist für 20°C angegeben. Die Kraft ändert sich linear mit der Temperatur um ca. 3,4% pro 10°C Temperaturänderung.

Lebensdauer

Die maximale Lebensdauer von 30.000 Lastwechseln bei den N- und S- Serien und ist stark abhängig von den Umgebungsbedingungen wie Staub und schmirgelnde Bestandteilen der Umgebungsluft. Man kann von einem Kraftverlust dabei von ca. 10% ausgehen.
