Kegelfedern
Artikelnummer
|

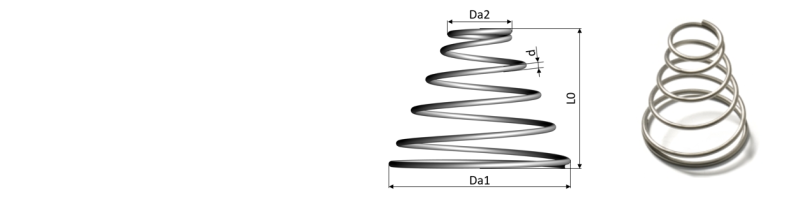

Aussen ø
|
Aussen ø | Draht ø | Länge | Kraft bei 1/2 Länge | Blocklänge | Kraft bei Blocklänge | Federrate | Werkstoff | Lager | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Da1 | Da2 | d | L0 | F1 | Lc | Fc | c | Verfügbarkeit | |||||||
| [mm] | [mm] | [mm] | [mm] | [N] | [mm] | [N] | [N/mm] |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
| 0A360-029-025 | 9.14 | 3.18 | 0.74 | 6.35 | 15.35 | 1.48 | 23.53 | 4.830 | 1.4310 |
|
Details / Preise | ||||
| 0A420-029-025 | 10.67 | 5.54 | 0.74 | 6.35 | 9.07 | 1.48 | 13.97 | 2.870 | 1.4310 |
|
Details / Preise | ||||
| 0A420-029-031 | 10.67 | 4.75 | 0.74 | 7.92 | 10.05 | 1.48 | 16.37 | 2.540 | 1.4310 |
|
Details / Preise | ||||
| 0A420-029-037 | 10.67 | 3.96 | 0.74 | 9.53 | 11.12 | 1.48 | 18.82 | 2.340 | 1.4310 |
|
Details / Preise | ||||
| 0A420-032-025 | 10.67 | 4.75 | 0.81 | 6.35 | 14.19 | 1.62 | 21.08 | 4.460 | 1.4310 |
|
Details / Preise | ||||
| 0A420-032-031 | 10.67 | 3.96 | 0.81 | 7.92 | 16.15 | 1.62 | 25.66 | 4.070 | 1.4310 |
|
Details / Preise | ||||
| 0A420-035-025 | 10.67 | 4.75 | 0.89 | 6.35 | 22.64 | 1.78 | 32.6 | 7.140 | 1.4310 |
|
Details / Preise | ||||
| 0A480-029-031 | 12.19 | 7.14 | 0.74 | 7.92 | 6.81 | 1.48 | 11.08 | 1.710 | 1.4310 |
|
Details / Preise | ||||
| 0A480-029-037 | 12.19 | 6.35 | 0.74 | 9.53 | 7.07 | 1.48 | 12.01 | 1.490 | 1.4310 |
|
Details / Preise | ||||
| 0A480-029-050 | 12.19 | 5.54 | 0.74 | 12.7 | 8.58 | 1.48 | 15.12 | 1.350 | 1.4310 |
|
Details / Preise | ||||
| 0A480-029-062 | 12.19 | 4.75 | 0.74 | 15.88 | 9.56 | 1.48 | 17.35 | 1.200 | 1.4310 |
|
Details / Preise | ||||
| 0A480-032-031 | 12.19 | 6.35 | 0.81 | 7.92 | 10.54 | 1.62 | 16.81 | 2.660 | 1.4310 |
|
Details / Preise |
Anwendungen
Kegelfedern sind dank ihrer geringen Blocklänge und des großen Federwegs ideal für vielseitige Anwendungen in diversen Branchen wie der Automobilindustrie, Medizintechnik, Elektronik und vielen mehr.
Kudnenspezifische Lösungen
Wir bieten Ihnen individuelle Abmessungen und Materialien nach Wunsch an. Für Anfragen zu Sonderanfertigungen nutzen Sie bitte unser Kontaktformular. Unser technisches Support-Team steht Ihnen gerne zur Verfügung, um Ihre spezifischen Anforderungen zu besprechen und die besten Lösungen für Ihre Bedürfnisse zu finden.
Komprimieren einer Kegelfeder
Die Blocklänge ist wesentlich kleiner als bei Druckfedern. Bei Einfederung legt sich Windung in Windung bis maximal 2 Drahtdurchmesser an Blocklänge erreicht werden.
Federrate
Jede unserer Kegelfedern hat eine sich verändernde Steigung aus der sich eine längerer Teil der linearen Federrate ergibt. Konventionelle Kegelfedern haben in der Regel eine konstante Steigung, die eine progressive Federrate ergibt.
Enden
Die Enden sind angelegt und nicht geschliffen. Die Windungsrichtung ist rechts gewickelt.
Material
Werkstoff |
Bezeichnung |
G-Modul [N/mm²]
|
E-Modul [N/mm²]
|
Zugfestigkeit [N/mm²] |
Tmax [°C]
|
Bemerkung |
| 1.4310 | X10CrNi18-8 (V2A) |
73000 | 187500 | 1300-2600 |
-200 bis +250
|
rostfreier Edelstahl für die häufigsten
Anwendungen feuchte Umgebung, jedoch nicht Seewasser beständig leicht magnetisch durch Kaltverfestigung |
