Schraubendruckfedern
Artikelnummer
|

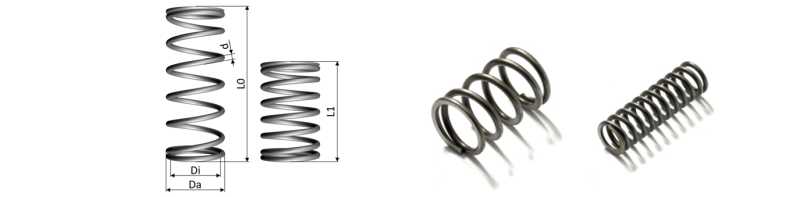

Außenø
|
Innenø | Drahtø | Länge | Prüflänge | Kraft bei L1 | Federrate | ca. Blocklänge | Werkstoff | Enden | Lager | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Da | Di | d | L0 | L1 | F1 | c | Lc | Verfügbarkeit | ||||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [N] | [N/mm] | [mm] |
|
||||||
| 0X-DF1000 | 0.6 | 0.4 | 0.1 | 1 | 0.7 | 0.7 | 2.330 | 0.65 | 1.1200 | angelegt / squared |
|
Details | ||
| 0X-DF1001 | 0.6 | 0.4 | 0.1 | 1.4 | 0.93 | 0.7 | 1.483 | 0.85 | 1.1200 | angelegt / squared |
|
Details | ||
| 0X-DF1002 | 0.6 | 0.4 | 0.1 | 2 | 1.27 | 0.7 | 0.959 | 1.15 | 1.1200 | angelegt / squared |
|
Details | ||
| 0X-DF1003 | 0.6 | 0.4 | 0.1 | 2.7 | 1.72 | 0.64 | 0.652 | 1.55 | 1.1200 | angelegt / squared |
|
Details | ||
| 0X-DF1004 | 0.6 | 0.4 | 0.1 | 3.9 | 2.4 | 0.66 | 0.441 | 2.15 | 1.1200 | angelegt / squared |
|
Details | ||
| 0X-RDF1000 | 0.6 | 0.4 | 0.1 | 1 | 0.7 | 0.6 | 2.000 | 0.67 | 1.4310 | angelegt / squared |
|
Details | ||
| 0X-RDF1001 | 0.6 | 0.4 | 0.1 | 1.4 | 0.93 | 0.6 | 1.272 | 0.87 | 1.4310 | angelegt / squared |
|
Details | ||
| 0X-RDF1002 | 0.6 | 0.4 | 0.1 | 2 | 1.27 | 0.6 | 0.825 | 1.19 | 1.4310 | angelegt / squared |
|
Details | ||
| 0X-RDF1003 | 0.6 | 0.4 | 0.1 | 2.7 | 1.72 | 0.55 | 0.560 | 1.6 | 1.4310 | angelegt / squared |
|
Details | ||
| 0X-RDF1004 | 0.6 | 0.4 | 0.1 | 3.9 | 2.4 | 0.57 | 0.378 | 2.23 | 1.4310 | angelegt / squared |
|
Details | ||
| 0X-DF1005 | 0.73 | 0.53 | 0.1 | 1.2 | 0.71 | 0.57 | 1.163 | 0.65 | 1.1200 | angelegt / squared |
|
Details | ||
| 0X-DF1006 | 0.73 | 0.53 | 0.1 | 1.7 | 0.94 | 0.56 | 0.741 | 0.85 | 1.1200 | angelegt / squared |
|
Details |
Schraubendruckfeder Standardprogramm
Wir bieten ein umfangreiches Lagerprogramm an Druckfedern aus Federstahl EN 10270-1-1.1200 und Edelstahl EN 10270-3-1.4310 mit über 7500 Produkten sofort lieferbar an. Das Standardprogramm umfasst Drahtsärken von 0,1 mm bis 6,3 mm - weitere Abmessungen sind auf Anfrage lieferbar. Für anspruchsvolle Bauräume kann eine Werkzeugfeder, Kegelfeder oder Multiwellenfeder eine passende Alternative sein. Gerne unterstützen wir Sie bei der passenden Federauswahl.
Schraubendruckfeder Material
Werkstoff |
Bezeichnung |
G-Modul N/mm2 |
E-Modul N/mm2 |
Zugfestigkeit N/mm2 |
Tmax °C |
Bemerkung |
| 1.1200 | Federstahl Sorte C | 81500 | 210000 | 1200-3400 | -40 bis +80 | patentiert gezogener Federstahldraht für statische oder quasi-statische Anwendungen geeignet Drahtdurchmesser maximal d=20mm |
| 1.4310 | X10CrNi18-8 (V2A) |
73000 | 187500 | 1300-2600 |
-200 bis +250
|
rostfreier Edelstahl für die häufigsten
Anwendungen feuchte Umgebung, jedoch nicht Seewasser beständig leicht magnetisch durch Kaltverfestigung |
Andere Werkstoffe wie Inconel, Incoloy HT800, Nimonic, Hastelloy, Kupferberyllium und Federbronze sowie viele weitere Materialien sind auf Anfrage lieferbar. Die Werkstoffübersicht mit den technischen Daten finden Sie hier.
Oberfläche
Die Druckfedern aus Werkstoff Federstahl 1.1200 sind geölt und die Oberfläche des Material Edelstahl 1.4310 ist blank. Weitere Oberflächenbehandlungen wie:
- Galvanisch Verzinken
- Zinklamellen
- Passivieren
- Elektropolieren
- Brünieren
- und viele weitere
bieten wir auf Anfrage an.
Setzverhalten
Das erstmalige Komprimieren einer Druckfeder in Richtung der späteren Betriebskraft nennt man Setzen. Dabei werden Spannungen oberhalb der Fließgrenze erzeugt, die zu einem günstigen Eigenspannungszustand führen. Nach dem Setzen befinden sich in der höchstbelasteten Randzone der Feder Eigenspannungen, die der Betriebsspannung vorteilhaft entgegengesetzt sind. Durch das Setzen der Feder kann die unbelastete Länge L0 abnehmen.
Blocklänge
Wenn man Druckfedern so weit komprimiert, daß Windung auf Windung liegt, so ist die verbleibende Länge der Feder die Blocklänge. Bei uns ist dieses Maß nur ein Referenzmaß; die Anzahl der Windungen können variieren, um den Toleranzausgleich hinsichtlich der Federkräfte in der Fertigung zu ermöglichen.
Federkonstante
Multipliziert man die Federrate [N/mm] mit dem Weg [mm], ergibt sich nach dem Hookeschen Gesetz die Federkraft [N].
F=c•s
Federrate und Federkonstante sind Begriffe die das Gleiche aussagen. In der Regel besteht bei Federn ein lineares Weg-Kraft Verhältnis. Ausnahmen gibt es bei bestimmten Formen von Federn wie Kegelfedern, Druckfedern mit unterschiedlicher Steigung, Tellerfedern, z.B. geschlitze Tellerfedern mit einer degressiven/progressiven Weg-Kraft-Kurve.
Toleranzen
Bei den Druckfeder mit der Bezeichnung 0D- und 0X-Federn sind die zulässigen Abweichungen in der EN15800 (DIN 2095) festgelegt.
Die Druckfedern mit der Bezeichnung 0C- werden nach Werksnorm mit folgenden Toleranzen gefertigt:
Da Aussendurchmesser
|
Toleranz Aussendurchmesser
|
Toleranz Federkraft/Federrate
|
|
| 1.45 - 3,02 | +-0,08 | +-10 | |
| 3,05 - 6,10 | +-0,13 | +-10 | |
| 6,12 - 12,70 | +-0,20 | +-10 | |
| 12,73 - 25,40 | +-0,38 | +-10 | |
| 25,43 - 31,12 | +-0,51 | +-10 | |
| 31,14 - 37,08 | +-0,76 | +-10 | |
| 37,11 - 50,08 | +-1,02 | +-10 | |
Enden Angelegt und Geschliffen
0C-Federn sind ab Drahtstärke d=0,50 angelegt und geschliffen
0X-Federn sind ab Drahtstärke d=0,50 angelegt und geschliffen
0D-Federn sind ab Drahtstärke d=1,00 angelegt und geschliffen
Windungsrichtung
Die Windungsrichtung bei Schraubenruckfedern ist rechts. Schaut man duch die Federachse entfernt sich die Windung bei einer rechts gewickelten Feder im Uhrzeigersinn.
